یک ماژول خطی که به عنوان اسلاید خطی، مرحله خطی یا محرک خطی نیز شناخته می شود، وسیله ای مکانیکی است که حرکت خطی را در امتداد یک محور فراهم می کند. به طور گسترده ای در صنایع مختلف مانند اتوماسیون، تولید، روباتیک و تولید نیمه هادی ها استفاده می شود. من به عنوان یک تامین کننده پیشرو ماژول خطی، هیجان زده هستم که با شما نحوه عملکرد یک ماژول خطی و اهمیت آن در کاربردهای صنعتی مدرن را به اشتراک بگذارم.
اجزای اصلی یک ماژول خطی
قبل از بررسی نحوه عملکرد یک ماژول خطی، ضروری است که اجزای اصلی آن را درک کنید. یک ماژول خطی معمولی از بخش های کلیدی زیر تشکیل شده است:
- ریل های راهنما: اینها مسیرهایی هستند که قسمتهای متحرک ماژول خطی در طول آنها می لغزند. ریل های راهنما معمولاً از مواد با استحکام بالا مانند فولاد یا آلیاژ آلومینیوم ساخته می شوند و برای اطمینان از حرکت خطی صاف و دقیق ماشین کاری می شوند.
- لغزنده ها: لغزنده ها اجزایی هستند که در امتداد ریل های راهنما حرکت می کنند. آنها طوری طراحی شده اند که تماس با اصطکاک کم با ریل های راهنما داشته باشند که امکان حرکت کارآمد و دقیق را فراهم می کند. لغزنده ها اغلب از عناصر غلتشی مانند بلبرینگ یا بلبرینگ غلتکی برای کاهش اصطکاک و بهبود ظرفیت حمل بار استفاده می کنند.
- مکانیزم محرک: مکانیزم محرک وظیفه تامین نیروی مورد نیاز برای حرکت لغزنده در امتداد ریل های راهنما را بر عهده دارد. انواع مختلفی از مکانیزم های محرک وجود دارد که معمولاً در ماژول های خطی استفاده می شود، از جمله درایوهای تسمه، درایوهای پیچ و موتورهای خطی.
- بلوک های پایانی: بلوک های انتهایی در دو سر ریل های راهنما قرار دارند. آنها اهداف متعددی مانند پشتیبانی از ریل های راهنما، نصب مکانیزم محرک و ایجاد محدودیت برای حرکت لغزنده را انجام می دهند.
- موتور و کنترلر: در اکثر موارد، یک ماژول خطی توسط یک موتور الکتریکی تغذیه می شود. موتور به مکانیزم محرک متصل است و توسط یک کنترلر کنترل می شود. کنترلر امکان کنترل دقیق سرعت، موقعیت و شتاب ماژول خطی را فراهم می کند.
اصول کار مکانیسم های محرک مختلف
ماژول های خطی درایو کمربند
ماژول های خطی محرک تسمه از یک تسمه به عنوان مکانیزم محرک استفاده می کنند. تسمه معمولاً از مواد با استحکام بالا مانند پلی اورتان یا لاستیک ساخته می شود و توسط یک قرقره متصل به موتور به حرکت در می آید.
اصل کار یک ماژول خطی محرک تسمه نسبتاً ساده است. هنگامی که موتور می چرخد، قرقره را می چرخاند که به نوبه خود تسمه را حرکت می دهد. لغزنده به تسمه متصل است، بنابراین با حرکت تسمه، لغزنده در امتداد ریل های راهنما حرکت می کند. ماژول های خطی محرک تسمه به دلیل عملکرد با سرعت بالا، قابلیت ضربه طولانی و هزینه نسبتا کم شناخته شده اند.
اگر به یک ماژول خطی درایو تسمه علاقه دارید، می توانید ما را بررسی کنیدماژول خطی کمربند کاملاً بسته. محافظت عالی در برابر گرد و غبار و زباله ارائه می دهد و آن را برای محیط های سخت صنعتی مناسب می کند.
ماژول های خطی پیچ درایو
ماژول های خطی اسکرو درایو از یک پیچ (یا یک بال اسکرو یا یک پیچ سرب) به عنوان مکانیزم محرک استفاده می کنند. یک بال اسکرو از یک محور پیچ با یک شیار مارپیچ و یک مهره پر از بلبرینگ تشکیل شده است. هنگامی که شفت پیچ می چرخد، بلبرینگ ها در شیار می چرخند و باعث می شود مهره به صورت خطی در امتداد محور پیچ حرکت کند. لغزنده به مهره متصل است، بنابراین حرکت خطی مهره به لغزنده منتقل می شود.
پیچ های سربی نیز به روشی مشابه کار می کنند، اما به جای بلبرینگ، بر روی یک تماس کشویی بین محور پیچ و مهره تکیه می کنند. ماژول های خطی اسکرو درایو به دلیل دقت بالا، ظرفیت حمل بار بالا و توانایی ارائه موقعیت دقیق شناخته شده اند.

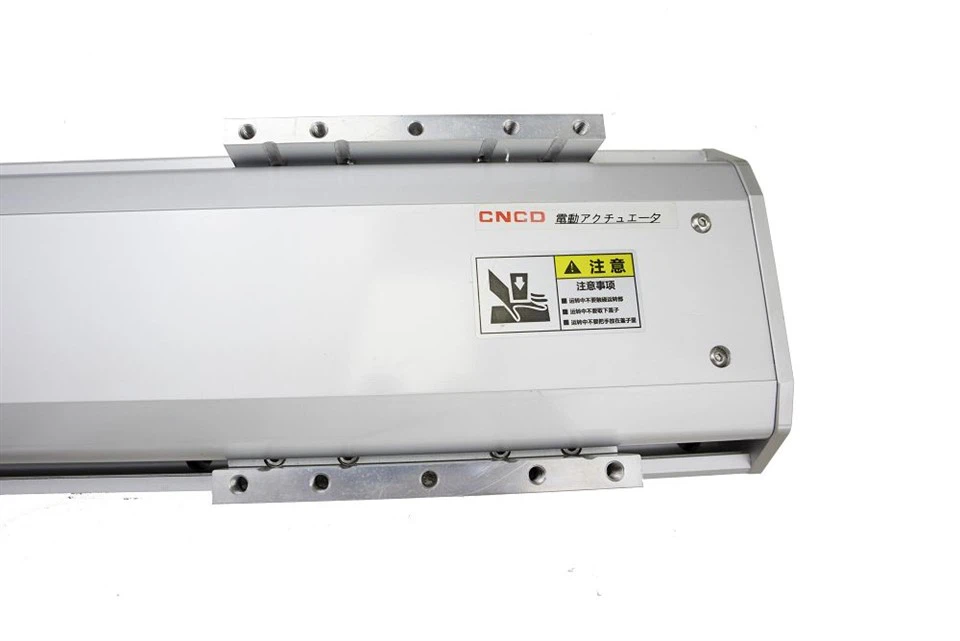

ماماژول خطی پیچ نیمه بستهیک مثال عالی از یک ماژول خطی درایو پیچ است. تعادل خوبی بین دقت و هزینه - اثربخشی ارائه می دهد.
ماژول های خطی موتور رانده خطی
ماژول های خطی با موتور خطی از یک موتور خطی به عنوان مکانیزم محرک استفاده می کنند. موتور خطی نوعی موتور الکتریکی است که به طور مستقیم و بدون نیاز به اجزای مکانیکی میانی مانند تسمه یا پیچ، حرکت خطی ایجاد می کند.
اصل کار یک موتور خطی بر اساس برهمکنش بین میدان مغناطیسی و جریان الکتریکی است. موتور خطی از یک استاتور و یک حرکت دهنده تشکیل شده است. استاتور شامل یک سری سیم پیچ است که با اعمال جریان الکتریکی میدان مغناطیسی ایجاد می کند. حرکت دهنده حاوی آهنرباهای دائمی است. برهمکنش میدان مغناطیسی استاتور و آهنرباهای دائمی حرکت دهنده باعث حرکت خطی حرکت دهنده می شود.
ماژول های خطی موتور خطی به دلیل سرعت بسیار بالا، شتاب بالا و دقت بالا شناخته شده اند. آنها اغلب در کاربردهایی استفاده می شوند که حرکت سریع و دقیق مورد نیاز است، مانند ساخت نیمه هادی ها و عملیات انتخاب و مکان با سرعت بالا.
کاربردهای ماژول های خطی
ماژول های خطی به دلیل توانایی آنها در ارائه حرکت خطی دقیق و قابل اعتماد در طیف گسترده ای از کاربردها استفاده می شوند. برخی از برنامه های کاربردی رایج عبارتند از:
- سیستم های اتوماسیون: ماژول های خطی به طور گسترده در سیستم های اتوماسیون برای کارهایی مانند جابجایی مواد، مونتاژ و بسته بندی استفاده می شوند. می توان از آنها برای جابجایی قطعات در طول خط تولید، قرار دادن دقیق ابزارها و انجام کارهای تکراری با دقت بالا استفاده کرد.
- رباتیک: در رباتیک، از ماژول های خطی برای ارائه حرکت خطی به بازوهای ربات و سایر اجزای رباتیک استفاده می شود. آنها به ربات ها اجازه می دهند تا کارهایی مانند عملیات انتخاب و مکان، جوشکاری و رنگ آمیزی را با دقت و انعطاف بیشتری انجام دهند.
- تولید نیمه هادی: صنعت نیمه هادی به دقت و تمیزی فوق العاده بالایی نیاز دارد. ماژول های خطی در تجهیزات تولید نیمه هادی برای کارهایی مانند جابجایی ویفر، لیتوگرافی و بازرسی استفاده می شوند.
- تجهیزات پزشکی: ماژول های خطی در تجهیزات پزشکی مانند ماشین های تصویربرداری تشخیصی، ربات های جراحی و سیستم های دارورسانی استفاده می شوند. آنها حرکت و موقعیت دقیق را ارائه می دهند که برای تشخیص و درمان دقیق بسیار مهم است.
مزایای ماژول های خطی ما
به عنوان یک تامین کننده ماژول خطی، ما به ارائه ماژول های خطی با کیفیت بالا با چندین مزیت افتخار می کنیم:
- دقت بالا: ماژول های خطی ما با دقت بالا طراحی و تولید می شوند. ما از تکنیک های ماشینکاری و مونتاژ پیشرفته استفاده می کنیم تا اطمینان حاصل کنیم که ماژول های خطی ما می توانند موقعیت دقیق و حرکت صاف را ارائه دهند.
- قابلیت اطمینان: ما از مواد و قطعات با کیفیت بالا در ماژول های خطی خود استفاده می کنیم که اطمینان طولانی مدت آنها را تضمین می کند. ماژول های خطی ما قبل از خروج از کارخانه به شدت آزمایش می شوند تا اطمینان حاصل شود که می توانند در برابر شرایط سخت کاربردهای صنعتی مقاومت کنند.
- سفارشی سازی: ما درک می کنیم که مشتریان مختلف نیازهای متفاوتی دارند. بنابراین، ما خدمات سفارشی سازی را برای ماژول های خطی خود ارائه می دهیم. ما می توانیم طول ضربه، ظرفیت بار، مکانیسم درایو و سایر پارامترها را با توجه به نیازهای خاص شما سفارشی کنیم.
- خدمات مشتری عالی: ما یک تیم حرفه ای خدمات مشتری داریم که می تواند پشتیبانی فنی، راهنمایی نصب و خدمات پس از فروش را به شما ارائه دهد. ما متعهد هستیم که هنگام خرید و استفاده از ماژول های خطی خود بهترین تجربه ممکن را برای شما فراهم کنیم.
برای خرید و مذاکره با ما تماس بگیرید
اگر به ماژول های خطی ما علاقه مند هستید یا در مورد کاربردها و مشخصات فنی آنها سوالی دارید، از شما استقبال می کنیم تا برای خرید و مذاکره با ما تماس بگیرید. تیم کارشناسان ما خوشحال خواهند شد که شما را در انتخاب مناسب ترین ماژول خطی برای نیازهای خاص خود یاری کنند. این که آیا شما نیاز به یکماژول خطی کمربند کاملاً بسته، یکماژول خطی پیچ نیمه بسته، یا یکماژول خطی تعبیه شده، ما راه حل مناسب برای شما داریم.
مراجع
- گروور، نماینده مجلس (2010). اتوماسیون، سیستم های تولید و کامپیوتر - تولید یکپارچه. سالن پرنتیس
- Niemann, G., & Winter, H. (2004). عناصر ماشین: جلد 1: مبانی، عناصر اجزای ماشین، انتقال قدرت مکانیکی. اسپرینگر.
- Shigley، JE، Mischke، CR، و Budynas، RG (2004). طراحی مهندسی مکانیک. مک گراو - هیل.
